高轉速：轉速可達40000轉/min 降低粗糙度及精密雕刻
低速高扭矩：提高工作效率及加工流程度
高精度：高速雕銑自動電主軸表面粗糙度0.2-0.05;振動≤1.0mm/s;端面及錐孔跳動0.001mm
自動換刀型
雕銑主軸系列是一款高速電主軸，最高轉速40000rpm，額定功率3kW-4KW主要應用于雕銑及加工中心專門針對各類石墨、玻璃、塑料等金屬高精度加工而精心設計。
參數表
| 主軸型號 | spindleMode l | TY-lSO20804 | TY-HSK25E 0804 | TY-lSO25100 | TY-HSK32E100 | TY-BY30110 | TY-HSK 40E110 | TY-BT30/120/125 | TY-HSK40E120/125 |
| 最高轉速 | MaximumSpee（rpm） | 40000 | 4000 | 36000 | 36000 | 30000 | 30000 | 30000 | 30000 |
| 最高電壓 | MaximumVoltage（v） | 220/380 | 220/380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 最大功率 | MaximunPower（kw） | 3/4 | 3/4 | 4.6/5.5 | 4.6/5.5 | 4.6/5.5 | 4.6/5.5 | 5.5/7.5 | 5.5/7.5 |
| 最高頻率 | MaximunFrequency(Hz) | 1333 | 1333 | 1200 | 1200 | 1000 | 1000 | 1000 | 1000 |
| 最大電流 | Max current （A） | 8/6 | 8/6 | 8/12 | 8/12 | 8/12 | 8/12 | 12/16 | 12/16 |
| 最大扭矩 | Maximum Torque（Nm） | 1.5/2 | 1.5/2 | 3.6/4.3 | 3.6/4.3 | 3.6/4.3 | 3.6/4.3 | 4.3/6 | 4.3/6 |
| 馬達極數 | Number of pole（pole） | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| 換刀方式 | Toolˉchang mode | 自動lSO20 | 自動HSK25K | 自動lSO25 | 自動HSK32E | 自動BT30 | HSK40E | 自動BT30 | 自動HSK40E |
| 編碼器 | Encode | 選配Optional | 選配Optional | 選配Optional | 選配Optional | 選配Optional | 選配Op tional | 選配Optional | 選配Optional |
| 法蘭安裝 | Flangemounting | NO | NO | Yes | Yes | Yes | Yes | Yes | Yes |
| 操作位置 | Operation positon | V | V | V/H | V/H | V/H | V/H | V/H | V/H |
| 潤滑方式 | Fom ofLubrication | 油脂Grease | 油脂Grease | 油脂Grease | 油脂Grease | 油脂Grease | 油脂Grease | 油脂Grease | 油脂Grease |
| 冷卻介質 | CoolingMedium | 水冷water | 水冷water | 水冷water | 水冷water | 水冷water | 水冷water | 水冷water | 水冷water |

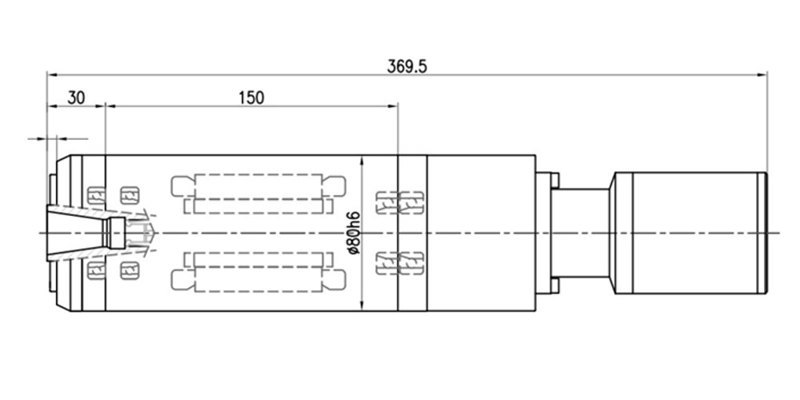

產品尺寸示意圖自動換刀系列DG80

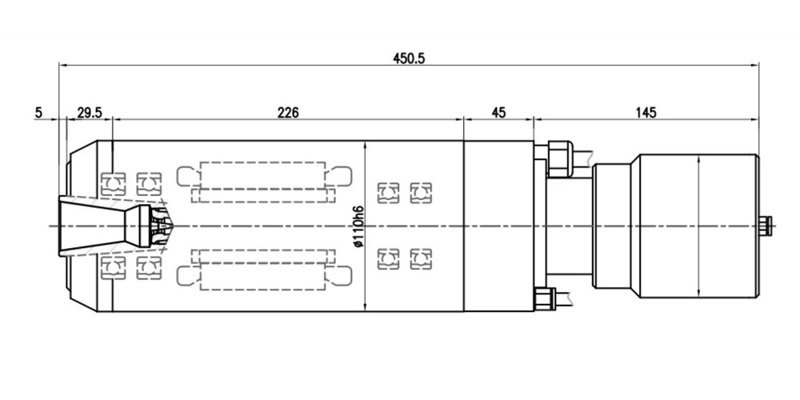

產品尺寸示意圖自動換刀DG110系列

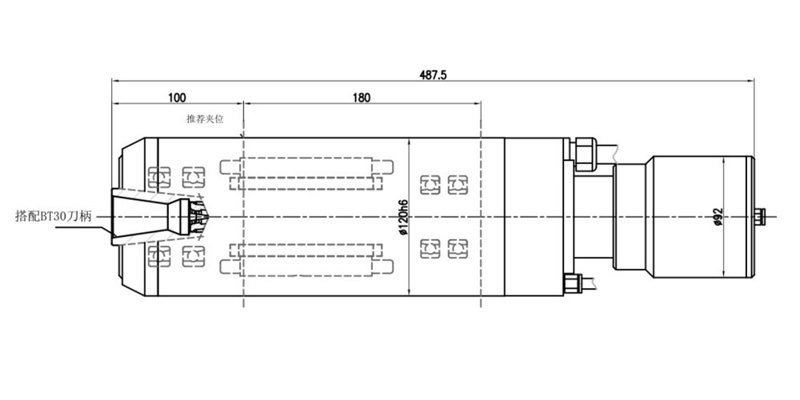

產品尺寸示意圖自動換刀DG120系列

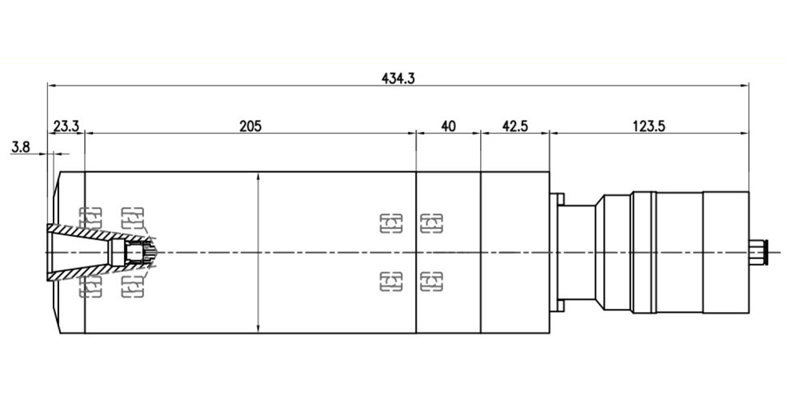

產品尺寸示意圖自動換刀DG100系列
