功率范圍S1：4.5KW~7.5KW
轉 速： 30000rpm
機械精度：徑向達到20μ，軸向達到20μ
應用：金屬、石墨、玻璃、塑料等加工…
ER系列電主軸
ER系列是一款電主軸，最高轉速30000rpm，額定功率4.5kW-7.5KW；專門針對各類石墨、玻璃、塑料等金屬高精度加工而精心設計。
參數表
| 主軸型號 | spindle Model | TY-ER20110 | TY-ER25120/125 | TY-ER32120/125 |
| 最高轉速 | MaximumSpeed（rpm） | 30000 | 30000 | 30000 |
| 最高電壓 | MaximumVoltage（v） | 380 | 380 | 380 |
| 最大功率 | MaximunPower（kw） | 4.6/5.5 | 5.5/7.5 | 5.5/7.5 |
| 最高頻率 | MaximunFrequency(Hz) | 1000 | 1000 | 1000 |
| 最大電流 | Max current（A） | 8 | 12/16 | 12/16 |
| 最大扭矩 | Maximum Torque（Nm） | 3.6/4.3 | 3.6/4.3 | 3.6/4.3 |
| 馬達極數 | Number of pole（pole） | 4 | 4 | 4 |
| 換刀方式 | Toolˉchang mode | 手動ER20 | 手動ER25 | 手動ER32 |
| 編碼器 | Encode | 選配Optional | 選配Optional | 選配Optional |
| 法蘭安裝 | Flange mounting | Yes | Yes/NO | Yes/NO |
| 操作位置 | Operation positon | V/H | V/H | V/H |
| 潤滑方式 | Fom ofLubrication | 油脂Greare | 油脂Greare | 油脂Greare |
| 冷卻介質 | CoolingMedium | 水冷Water | 水冷Water | 水冷Water |

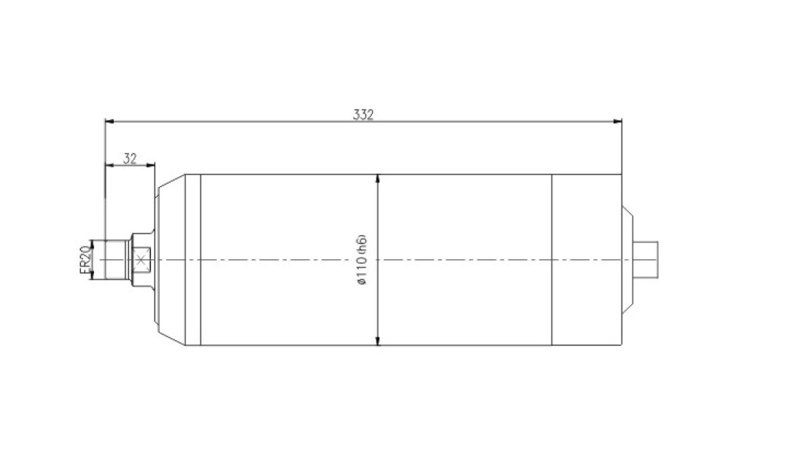

產品尺寸圖

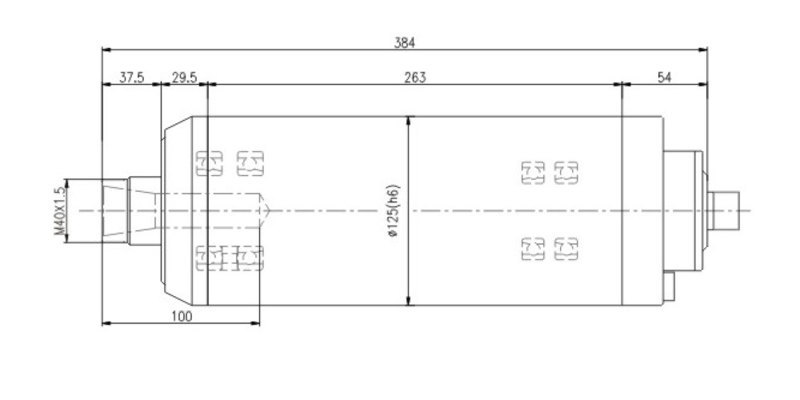

產品尺寸圖
